Produktdetails:
|
| Farbe: | Blau und schwarz | Größe: | 206 × 97 × 60 mm |
|---|---|---|---|
| Produktbezeichnung: | Multifunktionsprozeßkalibrierer | Modell Nr.: | VICTOR 26 |
| Verpackungsdaten: | 6 Stück pro Karton; Kartongröße: 53*40,5*31cm | Genauigkeit: | 0.01% Genauigkeit |
| Gewicht: | ca. 633 g (einschließlich Batterien) | Schutz: | IP65 |
| Kommunikation: | HART | ||
| Hervorheben: | Multifunktionsprozeßkalibrierer IP65,24 Volt-Multifunktionsprozeßkalibrierer,SIEGER 26 Prozesskalibrierer |
||
24 Volt Schleifkreis IP65 Multifunktionsprozesskalibrator 5 Ziffern Anzeige
VICTOR26H Multifunktionsprozesskalibrierender HARTCommunikation mit Genauigkeit 0,01% 5 Ziffern Anzeige 24V Schleifkreis IP65
Multifunktionaler Prozesskalibrator mit HART-Kommunikation
Anmerkung: Dies gilt sowohl für Multifunktionsprozesskalibratoren des Typs HART als auch für Prozesskalibratoren des Typs Basic.Alle Erläuterungen und Beispiele sind auf dem HART-Typ.
1Einführung
Ein Multifunktionsprozesskalibrator (kurz Kalibrator) ist ein tragbarer Handkalibrator, der mit Batterien / Adapter betrieben wird.und kann elektrische und physikalische Paracalibratoren messen und herstellen (siehe Tabelle 1).
Tabelle 1. Liste der Quell- und Messfunktionen
|
Messfunktionen
Quelle Funktionen |
Der Wert der | Die Kommission | HMG | FREQ | TC | FTE | PULSE | Druck | Kontakt | ||
| Schleife ab | Schleife weiter. | ||||||||||
| Der Wert der | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| Die Kommission | - Ich weiß. | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| Rampe eingeschaltet | × | × | × | × | × | × | × | × | × | × | |
| AUTO Schritt ON | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| HMG | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| FREQ | ● | ● | ● | ● | × | ● | ● | × | × | ● | |
| PULSE | ● | ● | ● | ● | × | ● | ● | × | × | ● | |
| Kontakt | ● | ● | ● | ● | × | ● | ● | × | × | ● | |
| TC | ● | ● | ● | ● | ● | × | × | ● | ● | ● | |
| FTE | ● | ● | ● | ● | ● | × | × | ● | ● | ● | |
| Druck | ● | ● | ● | ● | × | ● | ● | × | × | ● | |
Der Kalibrator verarbeitet die folgenden Merkmale:
§ Jeder Funktionszustand kann direkt in die HART-Funktion eingegeben werden (nur für den HART-Typ)
§ Messung und Beschaffung können gleichzeitig funktionieren.
§ Thermisches Paar (TC) Eingangs-/Ausgangsterminals und der automatische Temperaturkompensationsreferenzknoten des internen Prozesses
§ Manuelle Schritt-Stromversorgung, automatische Schritt- und Rampe-Stromversorgung
§ Innenraumtemperaturmessung bei jedem Betrieb
§ Mess-/Ausgangstemperaturmessfunktion
§ Messung/Versorgung mA% Anzeige
§ Messfilterfunktion
§ Messung manueller Haltefunktion
§ Automatische Haltefunktion der Anzeige des Druckwerts

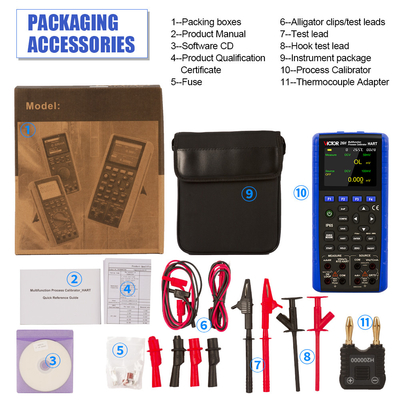

2.Standardzubehör
Stellen Sie sicher, dass das Paket alle nachstehend aufgeführten Zubehörteile enthält.Bitte kontaktieren Sie so schnell wie möglich den Anbieter, bei dem Sie das Produkt gekauft haben.. Wenn Sie Ersatzteile bestellen möchten, lesen Sie die Ersatzteilliste in Abschnitt 15.3 des Handbuchs.
§ Ein Paar Prüfsonde
§ Ein Paar Industrieprüfblei ((H000001-00)
§ Ein Paar für die industrielle Prüfung von Blei (H000002-00)
§ Ein Paar Haken Prüfsonde (H000004-00)
§ Ein Paar Alligator-Clip
§ Ein Paar Alligator-Clip ((H010007-00)
§ Ein Satz RTD-Wandler ((H200000-00)
§ Ein Exemplar des Benutzerhandbuchs
§ Eine Kopie der Garantiebescheinigung
§ Zwei Stücke Sicherungsschlauch ((100mA/250V)
§ Zwei Stücke Sicherungsschlauch ((50mA/250V)
§ Vier alkalische Batterien
Eine Tasche.
| Projekt | Modell Leistung Parameter |
VICTOR 26 | VICTOR 26H | |
| Quelle | Gleichspannungs-Millivolt | Reichweite | -5 110mV | -5 110mV |
| Genauigkeit = ±(% des eingestellten Wertes +% des Bereichs) |
0.01%+0.01% | 0.01%+0.01% | ||
| Entschließung | 1 uV | 1 uV | ||
| Gleichspannung | Reichweite | -1 11 V | -1 11 V | |
| Genauigkeit = ±(% des eingestellten Wertes +% des Bereichs) |
0.01%+0.01% | 0.01%+0.01% | ||
| Entschließung | 10uV/0,1mV | 10uV/0,1mV | ||
| Gleichstrom | Reichweite | 0 33 mA | 0 33 mA | |
| Genauigkeit = ±(% des eingestellten Wertes +% des Bereichs) |
0.01%+0.01% | 0.01%+0.01% | ||
| Entschließung | 1 uA | 1 uA | ||
| Sinkstrom | Reichweite | 0 33 mA | 0 33 mA | |
| Genauigkeit = ±(% des eingestellten Wertes +% des Bereichs) |
0.01%+0.01% | 0.01%+0.01% | ||
| Entschließung | 1 uA | 1 uA | ||
| Auswärtige Energie Versorgung |
5 28V | 5 28V | ||
| Widerstand | Reichweite | 0 ¢4KΩ | 0 ¢4KΩ | |
| Genauigkeit = ±(% des eingestellten Wertes +% des Bereichs) |
0.01%+0.01% | 0.01%+0.01% | ||
| Entschließung | 0.01Ω/0.1Ω | 0.01Ω/0.1Ω | ||
| Thermoelement | Reichweite | Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt. | Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt. | |
| Genauigkeit | 00,4°C | 00,4°C | ||
| Entschließung | 0.1°C/1°C | 0.1°C/1°C | ||
| FTE | Reichweite | Pt100/Pt200/Pt500/ Pt1000/Cu10/Cu50 |
Pt100/Pt200/Pt500/ Pt1000/Cu10/Cu50 |
|
| Genauigkeit | 0.2°C | 0.2°C | ||
| Entschließung | 0.1°C | 0.1°C | ||
| Häufigkeit (Hz) |
Reichweite | 1Hz 110KHz | 1Hz 110KHz | |
| Genauigkeit | ± 2 Wörter | ± 2 Wörter | ||
| Entschließung | 0.01Hz/1Hz/0.1KHz/2KHz | 0.01Hz/1Hz/0.1KHz/2KHz | ||
| Häufigkeit (CMP) | Reichweite | 60 ‰ 1200 CPM | 60 ‰ 1200 CPM | |
| Genauigkeit | ± 2 Wörter | ± 2 Wörter | ||
| Entschließung | 1CPM | 1CPM | ||
| Puls | Häufigkeit | 1Hz 10KHz | 1Hz 10KHz | |
| Reichweite | 1 100000 Cyc | 1 100000 Cyc | ||
| Genauigkeit | ± 2 Wörter | ± 2 Wörter | ||
| Entschließung | 1 Cycle | 1 Cycle | ||
| Wechseln | Reichweite | 1Hz 110KHz | 1Hz 110KHz | |
| Genauigkeit | ± 2 | ± 2 | ||
| Entschließung | 0.01Hz/1Hz/0.1KHz/2KHz | 0.01Hz/1Hz/0.1KHz/2KHz | ||
| Druck | Reichweite | Abhängig vom Druckmodul | Abhängig vom Druckmodul | |
| Genauigkeit = ±(% des eingestellten Wertes +% des Bereichs) |
Abhängig vom Druckmodul | Abhängig vom Druckmodul | ||
| Entschließung | 5-stellige Anzeige | 5-stellige Anzeige | ||
| Messung | Gleichspannungs-Millivolt | Reichweite | -5 550mV | -5 550mV |
| Genauigkeit = ±(% des Messwerts + % der Reichweite) |
0.01%+0.01% | 0.01%+0.01% | ||
| Entschließung | 1 uV/10 uV | 1 uV/10 uV | ||
| Gleichspannung | Reichweite | -0,5 35 V | -0,5 35 V | |
| Genauigkeit = ±(% des Messwerts + % der Reichweite) |
0.01%+0.01% | 0.01%+0.01% | ||
| Entschließung | 0.1mV/1mV | 0.1mV/1mV | ||
| Gleichstrom | Reichweite | -5 55mA | -5 55mA | |
| Genauigkeit ±(% des Messwerts + % der Reichweite) |
0.01%+0.01% | 0.01%+0.01% | ||
| Entschließung | 1 uA | 1 uA | ||
| Widerstand | Reichweite | 0 5.5KΩ | 0 5.5KΩ | |
| Genauigkeit = ±(% des Messwerts + % der Reichweite) |
0.01%+0.01% | 0.01%+0.01% | ||
| Entschließung | 0.01Ω/0.1Ω | 0.01Ω/0.1Ω | ||
| Thermoelement | Reichweite | Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt. | Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt. | |
| Genauigkeit | 00,7°C | 00,7°C | ||
| Entschließung | 0.1°C/1°C | 0.1°C/1°C | ||
| FTE | Reichweite | Pt100/Pt200/Pt500/ Pt1000/Cu10/Cu50 |
Pt100/Pt200/Pt500/ Pt1000/Cu10/Cu50 |
|
| Genauigkeit | 00,4°C | 00,4°C | ||
| Entschließung | 0.1°C | 0.1°C | ||
| Häufigkeit (Hz) |
Reichweite | 3Hz 50KHz | 3Hz 50KHz | |
| Genauigkeit | ± 2 Wörter | ± 2 Wörter | ||
| Entschließung | 00,01 Hz | 00,01 Hz | ||
| Häufigkeit (CMP) | Reichweite | 180 ¢ 3000000 CPM | 180 ¢ 3000000 CPM | |
| Genauigkeit | ± 2 Wörter | ± 2 Wörter | ||
| Entschließung | 1CPM | 1CPM | ||
| Wechseln | Reichweite | Schließen/Öffnen | Schließen/Öffnen | |
| Grenzwerte | 200 ¥ 300Ω | 200 ¥ 300Ω | ||
| Druck | Reichweite | Abhängig vom Druckmodul | Abhängig vom Druckmodul | |
| Genauigkeit = ±(% des Messwerts + % der Reichweite) |
Abhängig vom Druckmodul | Abhängig vom Druckmodul | ||
| Entschließung | 5-stellige Anzeige | 5-stellige Anzeige | ||
| Kontinuitätspieper | Reichweite | 0 ¢ 500Ω | 0 ¢ 500Ω | |
| Genauigkeit | ≤ 50ΩSchall | ≤ 50ΩSchall | ||
| Entschließung | 0.01Ω | 0.01Ω | ||
| Schleifstromversorgung | Reichweite | 24 V | 24 V | |
| Genauigkeit | ± 10% | ± 10% | ||
| Der maximale Strom | 22 mA | 22 mA | ||

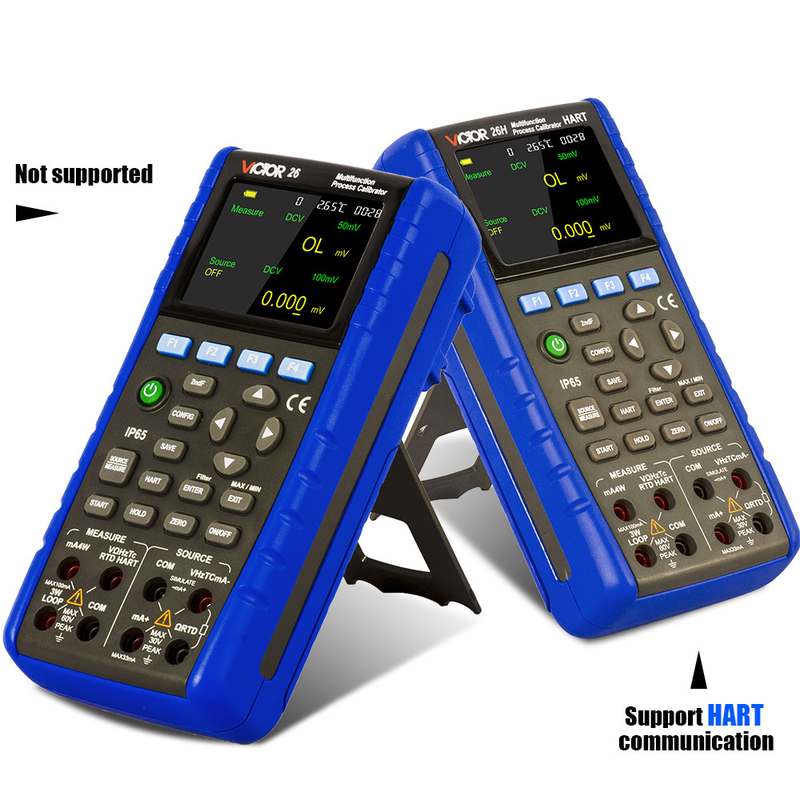

| HART | × | √ | ||
| Sonstige Aufgaben |
Hintergrundbeleuchtung | √ | √ | |
| Automatisches Abschalten | √ | √ | ||
| Ladefunktion | √ | √ | ||
| Raumtemperaturanzeige | √ | √ | ||
| Detektion der Batterie | √ | √ | ||
| Das Signal der Rampe | √ | √ | ||
| Kommunikationsfunktion | RS232 serielle Kommunikation, kann Fernbedienung Instrument durch die Geräte-Treiber-Software zu realisieren. | RS232 serielle Kommunikation, kann Fernbedienung Instrument durch die Geräte-Treiber-Software zu realisieren. | ||
| Eigenschaften | ||||
| Sicherheit | Einheit für die Berechnung der Emissionsmengen2001 | Einheit für die Berechnung der Emissionsmengen2001 | ||
| Widerstandsspannung | Ein- und Ausgangsleistung AC350V/1 Minuten | Ein- und Ausgangsleistung AC350V/1 Minuten | ||
| Isolierung | Die Eingangs- und Ausgangsspannung DC500V /50MΩ. | Die Eingangs- und Ausgangsspannung DC500V /50MΩ. | ||
| EMV | Einheit für die Berechnung der Emissionsmengen:2006 | Einheit für die Berechnung der Emissionsmengen:2006 | ||
| Authentifizierung | CE-Nummern | CE-Nummern | ||
| Anzeige | 3TFT-Bildschirm | 3TFT-Bildschirm | ||

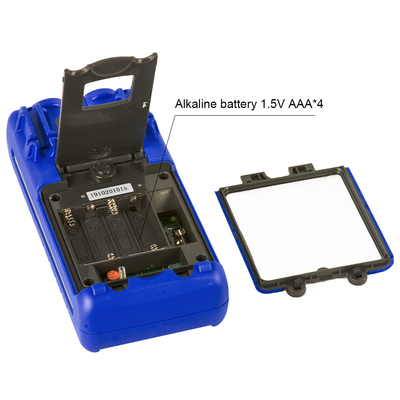

| Stromversorgung | 4×1,5 V AA-Alkalinbatterie | 4×1,5 V AA-Alkalinbatterie | ||

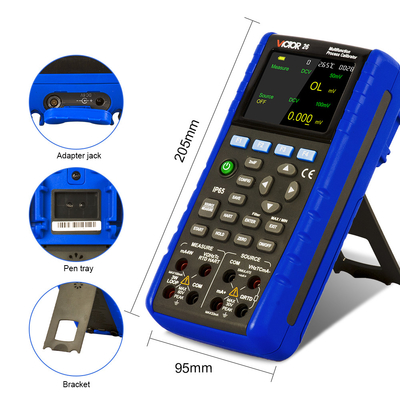

| Größe | 206 × 97 × 60 mm | 206 × 97 × 60 mm | ||
| Gewicht | etwa 633 g | etwa 633 g | ||
| Standardmenge pro Karton | 6 Stück | 6 Stück | ||
| Standardkartonmaß | 530 mm*405 mm*310 mm | 530 mm*405 mm*310 mm | ||
| Standardkartonkreuzgewicht | 120,6 kg | 120,6 kg | ||
