Produktdetails:
|

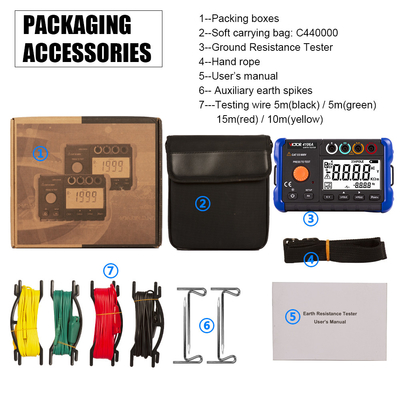

| Verpackung: | digitales Erdungswiderstandmeter | Farbe: | Schwarzes und Blau |
|---|---|---|---|
| Gewicht: | Ungefähres 680g | Max Display: | 1999 |
| Lcd-Größe: | 84.8*59.8mm | Messbereich: | 0.02Ω~1999Ω |
| Batterie: | alkalische Batterie 5 | Richtigkeit: | 2% Genauigkeit |
| Markieren: | Wahre Erdungswiderstand-Prüfvorrichtung Effektivwerts Digital,Erdungswiderstand-Prüfvorrichtung 4106A Digital,digitales Meter des Erdungswiderstandes 4106A |
||
Wechselstrom-wahres Effektivwerts Digital Methoden-Maß Polen 4 Pole der Erdungswiderstand-Prüfvorrichtungs-3

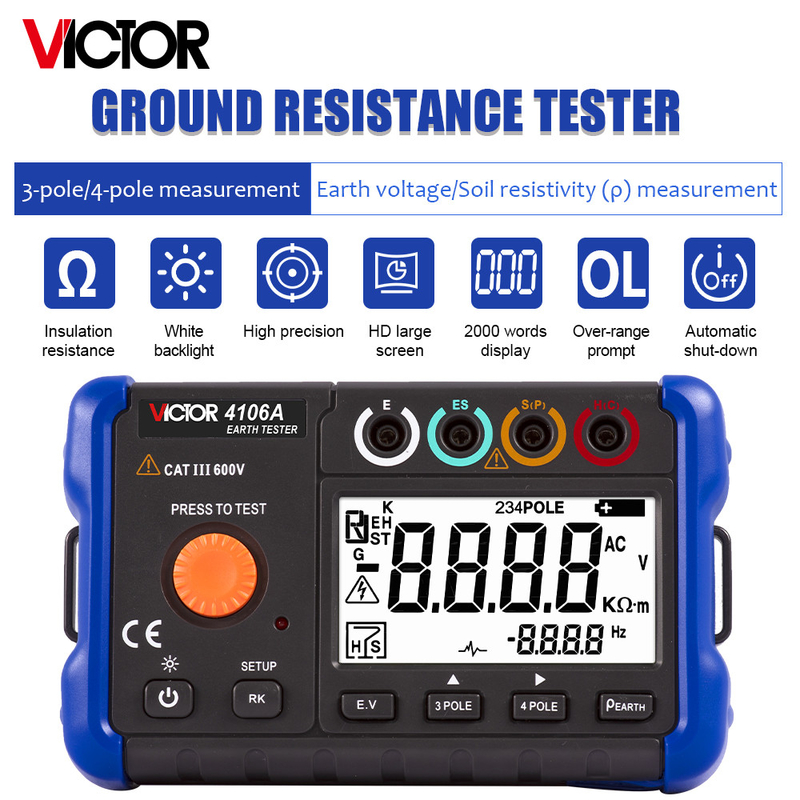

SIEGER 4106A der Erdungswiderstand-Prüfvorrichtungs-3-Pole 4-Pole große LCD Anzeige Methoden-Maß Wechselstrom-wahre Effektivwerts mit LED-Hintergrundbeleuchtung
Grundlegende Eigenschaften des Produktes
Grundlegende Maßfunktionen
Erdungswiderstandmaß (BEZÜGLICH)
Messverfahren: Methode mit 3 Pfosten, Methode mit 4 Pfosten
Messbereich: 0.02Ω~1999Ω
Minimale Entschließung: 0,01 Ω
Grundlegende Genauigkeit: 5%
Bodenwiderstandskraftmaß (ρ)
Messbereich: 0.01Ω·m~376.8KΩ·m
Abstand von zusätzlichen Tiefenerdern, Einstellbereich: 1,0 m | 30,0 M.
Wechselstrom-wahre Effektivwert-Spannung E.V
Messbereich: 0|50V
Wechselstrom-Bandbreite: 40Hz | 200Hz
Grundlegende Genauigkeit des Maßes: 2%
Erdtest andere Eigenschaften
Erdungswiderstandmaß nimmt Rechteckwelleerregungstest an, ist die maximale Offenstromkreisspannung 50Vp-p, und der Kurzschlussstrom ist <3ma>
Automatische Streckenentdeckung im Erdungswiderstandmaß.
RK-Festigkeitsprüfung, der Leitungswiderstandeffekt kann entfernt werden.
Erdvergleichstest, das Maßergebnis kann durch die voreingestellte „Durchlauf-/Ausfallungs(✓/✘)“ Grenze ausgewertet werden und Audiowarnungen dementsprechend gegeben werden.
Produktkalibrierung
Indem man an das Standardinstrument anschließt, wird Kalibrierungsplatte entsprechend den Verfahren und dem Sparen der passenden Kalibrierungsdaten, die periodische Kalibrierung abgeschlossen und die passende Genauigkeit und die Leistung des Produktes werden garantiert.
Große LCD-Anzeige mit weißer LED-Hintergrundbeleuchtung.
Einfache Mensch-Maschinenoperation, tragbar, fest und passend für Feldgebrauch.
Produktgrundfunktionen und Leistung (technische Daten)
(anwendbar für ein Jahr nach Kalibrierung, 23℃±5℃, 0~70%RH, Genauigkeit = ± (%reading+LSD))
Wechselspannung E.V
| Messbereich | Entschließung | Frequenzbereich | Präzision |
| 0.00V~50.00V | 0.01V | 45 | Sinus 200Hz | 2%+5 |
|
Eingangswiderstand: über 1MΩ Maßrate: 2 times/s. |
|||
Erdungswiderstand RE (RG, wenn Prüfung ρ)
| Strecke | Messbereich | Entschließung | Präzision | Anmerkungen |
| 20Ω | 0.10Ω~19.99Ω | 0.01Ω | 5%+5 |
0,2 Ω-Fehler wird addiert, wenn der Widerstand kleiner als 2Ω ist. Relative Feuchtigkeit und RS sind 500ΩRk korrigierten Daten. |
| 200Ω | 20.0Ω~199.9Ω | 0.1Ω | ||
| 2000Ω | 200Ω~1999Ω | 1Ω | ||
|
Ertrageigenschaften: Spannung UM des offenen Stromkreises des Tests, das Maximum ist um 50Vpp, Rechteckwelle Prüfen Sie den Kurzschlussstrom IM, ist das Maximum um 3mApp, aber ☓ IM (relative Feuchtigkeit +RE)< UM=""> Maßzeit: typische 2 Sekunden. RELATIVE FEUCHTIGKEIT MAX: (4K Ω+100RE) oder 50KΩ (welches niedriger ist). RS MAX: (4K Ω+100RE) oder 50KΩ (welches niedriger ist). Zusätzlicher Fehler an relativer Feuchtigkeit max oder an RS max: 3%+10. Reihe Störungsspannung: 16·2/3Hz, 50Hz, 60Hz, 400Hz und DC 3V (Strecke 20Ω umfasst nicht DC). Zusätzlicher Fehler an der Störungsspannung der Reihe 3V: 5%+10. |
||||
Maß der Bodenwiderstandskraft (ρ)
| Strecke | Messbereich | Entschließung | Präzision |
| 20Ω·m | 0Ω·m~19.99Ω·m | 0.01Ω·m |
Hängt von RG ab ρ =2×π×a×RG |
| 200Ω·m | 20.0Ω·m~199.9Ω·m | 0.1Ω·m | |
| 2000Ω·m | 200Ω·m~1999Ω·m | 1Ω·m | |
| 20KΩ·m | 2.00KΩ·m~19.99KΩ·m | 0.01KΩ·m | |
| 200KΩ·m | 20.0KΩ·m~376.8KΩ·m | 0.1KΩ·m | |
| Der Abstand zwischen den Tiefenerdern: a=1.0 m | 30,0 M. | |||
Allgemeine Eigenschaften des Produktes
Betriebstemperatur und Feuchtigkeit
0 zu 40ºC (kondensationsfreies ≤10ºC), ≤85%RH
Lagertemperatur und Feuchtigkeit: -20ºC zu 60ºC, ≤90%RH
Arbeitshöhe: ≤2000m. (Innengebrauch)
Bewertete vorübergehende Überspannung: 6K (1.2*50us) I, II, III Maßhöchstwert
Widerstandsspannung: AC8320V (50/60Hz)/5 Sekunden (zwischen dem Stromkreis und dem Überkarton)
Isolierungswiderstand: 1000MΩ oder greater/DC1000V (zwischen dem Stromkreis und dem Überkarton)
Erschütterung und Schock: Zufallscharakter 2g, 5 zum Kippfallen 500Hz 1m
Kalibrierungszeitraum und -Anheizzeit
Um die Genauigkeit dieser Tabelle sicherzustellen, ist der Kalibrierungszeitraum ein Jahr oder anderes
Die Anheizzeit drehte nachher sich eingeschaltet ist 10 Minuten oder andere

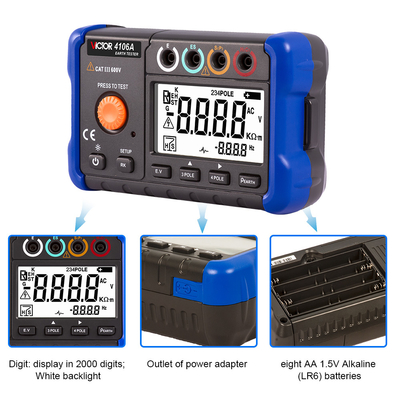

Stromversorgung: Angetrieben durch 8 x 1,5 alkalische Batterien V LR6 (AA)
Stromversorgung des Stromadapters 15V
Abschaltautomatikoperation: Abschaltautomatikzeit 0|90Minuten können eingestellt werden

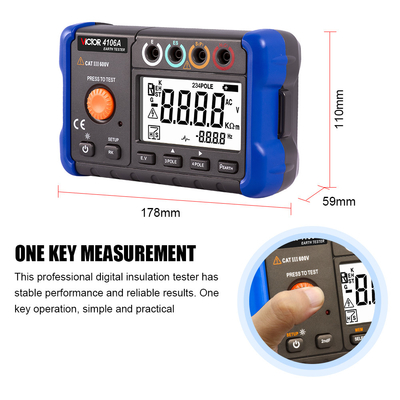

Größe und Gewicht: 178 × 110 × 59 (Millimeter), über 600g (einschließlich Batterien)
